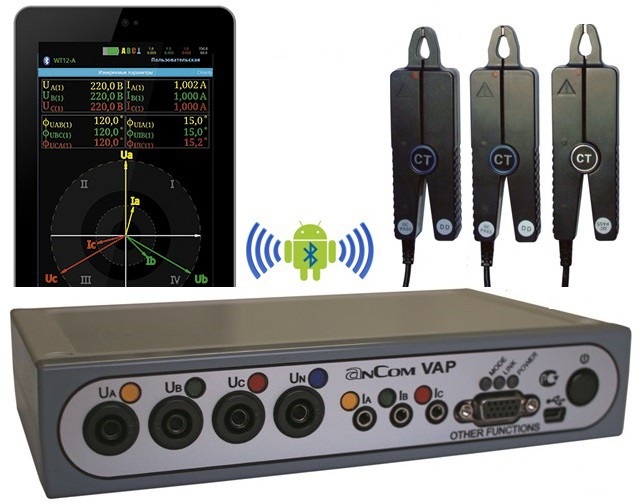

AnCom VAP — вольтамперфазометр
Модель: AnCom VAP
Гарантия: 36 мес.
Госреестр РФ: 64124-16
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)
Трехфазный вольтамперфазометр (ВАФ) AnCom VAP используется для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.
Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам(гармонические искажения не влияют на результат измерений).
Вольтамперфазометр также позволяет настраивать и контролировать:
Частота , напряжение, сила тока и углы сдвига фаз | |||
Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
f , Гц | Частота сети на первой гармонике фазы A ( U A или I A ) | 42,5... 57,5 U A > 100 мВ I A > 100 m А |
± 0,01 |
U A(1) , U B(1), U C(1) , В | Действующие значения фазных напряжений на первой гармонике | 0,01...0,6 | ±0,018 |
0,6...6 | ±0,042 | ||
6...60 | ± 0,06 | ||
60...750 | ± 0,75 | ||
U A , U B, U C , В | Действующие значения фазных напряжений (по всем гармоникам, 1...50) | 0,01...0,6 | ±0,018 |
0,6...6 | ±0,042 | ||
6...60 | ± 0,06 | ||
60...750 | ± 0,75 | ||
I A(1) , I B(1), I C(1) , А | Действующие значения фазных токов на первой гармонике | 0,04...1 (0,005...0,04 А ) | ±0,0003 |
0,04...1 | ± 0,005 | ||
1...30 | ±0,15 | ||
I A , I B, I C , А | Действующие значения фазных токов ( по всем гармоникам , 1...50) | 0,04...1 (0,005...0,04 А ) | ±0,0003 |
0,04...1 | ± 0,005 | ||
1...30 | ±0,15 | ||
Опорный канал U A ( U A > 60 мВ ) | |||
φ UIA(1), φ UIB(1), φ UIC(1), град. | Углы между напряжениями и токами одноименных фаз | 0,04...30 А | ± 0,5 град. |
0,005... 0,04 А | ± 1 град. | ||
0,001...0,005 А | ± 3 град. | ||
φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. | Углы между напряжением фазы A и токами фаз A, B и C | 0,04...30 А | ± 0,5 град. |
0,005... 0,04 А | ± 1 град. | ||
0,001...0,005 А | ± 3 град. | ||
φ UAIB(1) , φ UAIC(1) , град. | Углы между напряжением фазы A и напряжениями фаз B и C | 0,06...750 В | ± 0,1 град. |
Опорный канал I A ( U A > 60 мВ ) | |||
φ UIA(1), φ UIB(1), φ UIC(1), град. | Углы между напряжениями и токами одноименных фаз | 0,04...30 А | ± 0,5 град. |
0,005... 0,04 А | ± 1 град. | ||
0,001...0,005 А | ± 3 град. | ||
φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. | Углы между током фазы A и напряжениями фаз A, B и C | 0,04...30 А | ± 0,5 град. |
0,005... 0,04 А | ± 1 град. | ||
0,001...0,005 А | ± 3 град. | ||
φ UAIB(1) , φ UAIC(1) , град. | Углы между током фазы A и токами фаз B и C | 0,06...750 В | ± 0,1 град. |
Прямая, обратная и нулевая последовательности | |||
Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
U , В | Постоянное напряжение | 0,08...0,8 (0,014...0,08) | ± 0,002 В |
0,08...0,8 | ± 0,0016 В | ||
0,8...8 | ± 0,016 В | ||
8...80 | ± 0,16 В | ||
80...750 | ± 1,5 В | ||
Напряжение постоянного тока | |||
Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
U 1 (1) , U 2 (1) , U 0 (1) , В | Напряжение первой гармоники : для прямой, обратной и нулевой последовательности | 0...330 | ± 0,66 |
I 1 (1) , I 2 (1) , I 0 (1) , А | Ток первой гармоники: для прямой, обратной и нулевой последовательности | 0,005...0,04 | При минимальном значении одного из токов I A(1) , I B(1), I C(1) =0,005...0,04: ±0,0009 для I 1 (1) , I 2 (1) ± 0,015 для I 0 (1) |
0,04...1 | ± 0,015 | ||
1...30 | ± 0,45 | ||
φ U1I1(1) , град . Прямая последовательность | Угол фазового сдвига между напряжением и током : для прямой, обратной и нулевой последовательн ости | При U2, U0, более 260 мВ; I2, I0 более 6 мА; I1 более 80 мА. | ± 0,5 |
φ U2I2(1) , град . Обратная последовательность | ± 3 | ||
φ U0I0(1) , град . Нулевая последовательность | ± 3 | ||
K2U, % | Коэффициент несимметрии напряжения по обратной последовательности | 0,4...20 | ± 0,3 |
K0U, % | Коэффициент несимметрии напряжения по обратной последовательности | 0,4...20 | ± 0,3 |
Импеданс | |||
Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
Z A , Z B , Z C , Ом | Модуль полного сопротивления | Z > 125/I Z < 125/I |
± 4% I > 5 мА |
R A , R B , R C , Ом | Активная составляющая полного сопротивления | 15% мА < I < 5 мА | |
X A , X B , X C , Ом | Реактивная составляющая полного сопротивления | ± 5/I % | |
Мощность | |||
Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
P A , P B , P C , P Σ , Вт | Активная электрическая мощность по каждой фазе и суммарная | K Р = 1 | ± 0,5% |
K Р = 0,5L...1...0,5С | ± 1,0% | ||
K Р = 0,2C...1...0,2L | ±[1,0+0,1((P max /P)–1)] % | ||
P A(1) , P B(1) , P C(1) , P Σ, Вт | Активная электрическая мощность первой гармоники по каждой фазе и суммарная | K Р = 1 | ± 0,5% |
K Р = 0,5L...1...0,5С | ± 1,0% | ||
K Р = 0,2C...1...0,2L | ±[1,0+0,1((P max /P)–1)] % | ||
Q A, Q B, Q C , Q Σ , вар | Реактивная электрическая мощность по каждой фазе и суммарная | K Р = 0,45L...0... –0,45C; K Р = 0,45C...0... –0,45L |
± 1,0% |
K Р = 0,86L...0... –0,86C; K Р = 0,86C...0... –0,86L |
± 2,0% | ||
Q A(1) , Q B(1) , Q C(1) , Q Σ, вар | Реактивная электрическая мощность первой гармоники по каждой фазе и суммарная | K Р = 0,45L...0... –0,45C; K Р = 0,45C...0... –0,45L |
± 1,0% |
K Р = 0,86L...0... –0,86C; K Р = 0,86C...0... –0,86L |
± 2,0% | ||
S A , S B, S C, S Σ, ВА | Полная электрическая мощность по каждой фазе и суммарная | от 0,1 I max U max до I max U max | ± 1,0% |
от 0,05 I max U max до 0,1 I max U | ±2,0% | ||
S A(1) , S B(1) , S C(1) , S Σ(1) , ВА | Полная электрическая мощность первой гармоники по каждой фазе и суммарная | от 0,1 I max U max до I max U max | ± 1,0% |
от 0,05 I max U max до 0,1 I max U | ±2,0% | ||
Анализ гармоник | |||
Обозначение | Описание | Диапазон / Условие измерения | Пределы допускаемой основной абсолютной погрешности измерения |
K UA , K UB , K UC , % | Коэффициент искажения синусоидальности кривой напряжения | 0,2...30 % K U <1,0 | ± 0,05 |
0,2...30 % K U >1,0 | ± 5 % (Относительная) | ||
K IA , K IB , K IC , % | Коэффициент искажения синусоидальности кривой напряжения | 0,3...50 % K I <1,0 | ± 0,05 |
0,3...50 % K I >1,0 | ± 5 % (Относительная) | ||
K factorIA , K factorIB , K factorIC | K- фактор | - | Не нормируется |
CFIA, CFIB, CFIC CFUA, CFUB, CFUC | Crest factor фазных токов и напряжений ( Пик - фактор ) | - | Не нормируется |
K U(n) , % | Коэффициент n- ой гармонической составляющей напряжения со 2 по 50 гармоники | 0,2...30% K U <1,0 | ± 0,05 |
0,2...30% K U >1,0 | ±5% ( Относительная ) | ||
K I(n) , % | Коэффициент n- ой гармонической составляющей тока со 2 по 50 гармоники | 0,3...50% K I <1,0 | ± 0,05 |
0,3...50% K I >1,0 | ±5% ( Относительная ) |
Условия эксплуатации | |||||
Диапазон рабочих температур, °С | -20...+55 Предельные условия транспортирования: -50...+70 |
||||
Относительная влажность, при температуре 30°С, % | 90 при 30 °С Предельные условия транспортирования: 95 при 30 °С |
||||
Атмосферное давление, кПа (мм. рт. ст.) | 70 - 106,7 (537 - 800) Предельные условия транспортирования: 70...106,7 (537... 800) |
||||
Транспортная тряска | от 80 до 120 ударов в минуту с максимальным ускорением 30 м/с2 и продолжительностью воздействия 1 час | ||||
Массогабаритные характеристики | |||||
Масса приборного блока ВАФ, кг | 0,59 ± 0,02 | ||||
Масса сумки при транспортировке ВАФ и принадлежностей, кг | менее 4 | ||||
Надежность | |||||
Средний срок службы (кроме аккумулятора, планшета и сетевого адаптера), лет | не менее 10 | ||||
Средняя наработка на отказ, ч | не менее 10000 | ||||
Питание | |||||
Питание в рабочем режиме | автономное и от сети | ||||
Время автономной работы | не менее 24 часов | ||||
Заряд аккумуляторов через интерфейс USB-mini | от USB порта компьютера или адаптера ~220В->5В/1А | ||||
Индикация | процесса заряда аккумулятора и уровня заряда | ||||
Электробезопасность: защита от поражения электрическим током | |||||
Параметр | Приборный блок |
Токовые клещи | |||
ТК-ЗОАС- А (В, С) | ТК- 800АС-А (В, С) |
тк- 2000АС-А (В, С) |
тк- 200DC-A |
||
Класс защиты от поражения электрическим током | II | II | II | II | II |
Категория монтажа (категория перенапряжения, CAT) | II | II | III | III | II |
№ | Наименование | AnCom VAP/30AC | AnCom VAP/30AC/800AC | AnCom VAP/30AC/2000AC | AnCom VAP/30AC/200DC |
1 | Приборный блок VAP | 1 | 1 | 1 | 1 |
2 | Кабель измерения напряжения КИ20-A | 1 | 1 | 1 | 1 |
3 | Кабель измерения напряжения КИ20-B | 1 | 1 | 1 | 1 |
4 | Кабель измерения напряжения КИ20-C | 1 | 1 | 1 | 1 |
5 | Кабель измерения напряжения КИ20-N | 1 | 1 | 1 | 1 |
6 | Зажим «крокодил» П7 | 1 | 1 | 1 | 1 |
7 | Зажим «крокодил» П8 | 3 | 3 | 3 | 3 |
8 | Кабель измерения сопротивления КИ21 | 1 | 1 | 1 | 1 |
9 | Источник питания ИП-5В/USB | 1 | 1 | 1 | 1 |
10 | Кабель USB-A/B mini | 1 | 1 | 1 | 1 |
11 | Сумка функциональная VAP-СФ | 1 | 1 | 1 | 1 |
12 | Коробка транспортная картонная VAP-КТ | 1 | 1 | 1 | 1 |
13 | Android Планшет *¹ | 1 | 1 | 1 | 1 |
14 | Носитель информации для хранения Документации и ПО | 1 | 1 | 1 | 1 |
15 | Руководство по эксплуатации (в памяти планшета) | 1 | 1 | 1 | 1 |
16 | Методика поверки (в памяти планшета) | 1 | 1 | 1 | 1 |
17 | Дистрибутив ПО (при отсутсвии в памяти планшета, скачайте с сайта производителя) | 1 | 1 | 1 | 1 |
18 | Формуляр | 1 | 1 | 1 | 1 |
19 | Токовые клещи для измерения переменного тока до 30А ТК-30AC | 3 | 3 | 3 | 3 |
20 | Токовые клещи для измерения переменного тока до 800А ТК-800AC | - | 3 | - | - |
21 | Адаптер токовых клещей АТК-800AC | - | 1 | - | - |
22 | Токовые клещи для измерения переменного тока до 2000А ТК-2000AC | - | - | 3 | - |
23 | Адаптер токовых клещей АТК-2000AC | - | - | 1 | - |
24 | Токовые клещи для измерения постоянного тока до 200DC ТК-200DC-A | - | - | - | 3 |
25 | Адаптер токовых клещей АТК-200DC | - | - | - | 1 |
26 | Сумка транспортная | - | 1 | 1 | 1 |
